galaLT - Mengenermittlungsplan

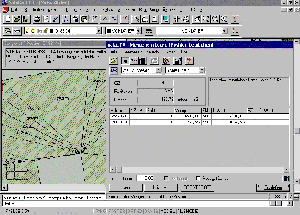

Zoom
(Zum Vergrößern bitte auf das Bild klicken)

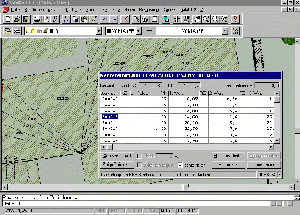

Zoom
(Zum Vergrößern bitte auf das Bild klicken)

In der Freiraumplanung ist es neben der Mengenermittlung ebenso erforderlich, Pläne für prüfbare Mengenermittlungen zu erzeugen, die es jederzeit möglich machen, die ermittelten Flächen und Massen auf einfache Weise zu kontrollieren.

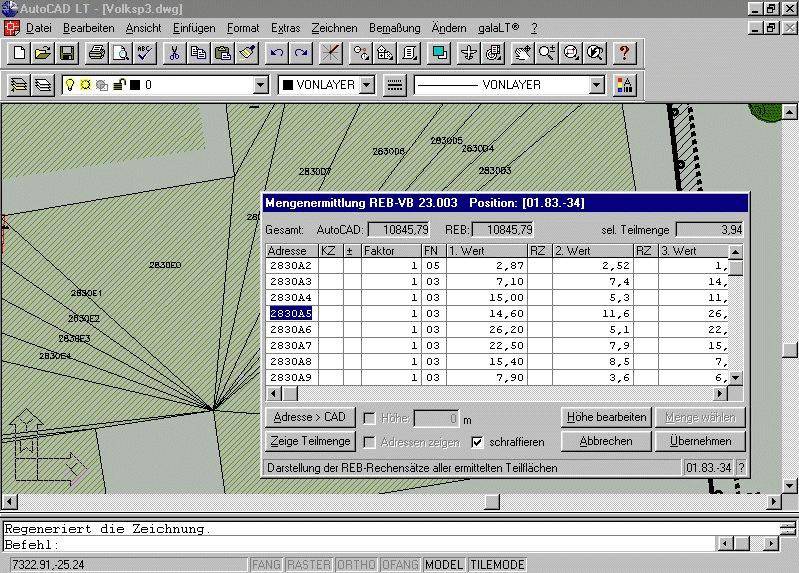

Der galaLT-Mengenermittlungsplan erstellt Flächennachweispläne gemäß REB (Regelungen für die Elektronische Bauabrechnung, Verfahrensbeschreibung 23.003) und unterteilt die Gesamtfläche in Rechtecke, Trapeze, Dreiecke und Kreisbogensegmente. Die so ermittelten Teilflächen werden durchnumeriert und in einem entsprechenden Protokoll mit Positionsnummer, Formelansatz und Werten aufgelistet.

Die Protokolle können entweder direkt in die Zeichnung eingesetzt oder auch separat unter Windows ausgedruckt und den Flächennachweisplänen beigelegt werden.

m Gegensatz bzw. als Ergänzung zur Mengenermittlung können nach REB Strecken, Flächen und Volumenkörper ermittelt werden. Für die Volumenberechnungen werden den Vermessungspunkten der Teilflächen die vorhandenen Höhen zugewiesen. Somit lassen sich mit galaLT und AutoCAD LT aus ermittelten Teilflächen auch die Volumen berechnen. Dabei besteht die Möglichkeit, identische Höhenpunkte in benachbarten REB-Teilflächen automatisch anpassen zu lassen.

Die Übergabe der ermittelten Teilmengen erfolgt (wie bei der galaLT-Mengenermittlung) über ASCII-Dateien entsprechend der REB und können somit in jedem AVA-Programm weiterbearbeitet werden, das über solche Schnittstellen verfügt.

Für den Einsatz dieses Moduls ist die galaLT-Mengenermittlung zwingend erforderlich.
