galaLT - Zeichnungsgalerie

Für eine Großansicht klicken Sie bitte auf die jeweilige Zeichnung.

Pflanzplan Beispiel 2 gross

Ausschnitt einer Objektplanung mit Bepflanzungen zweier Grundstücke

Für die unterschiedlichen Pflasterarbeiten wurden die Pflasterfunktionen des Grundmoduls genutzt um die einzelnen Pflastersysteme vorbildgetreu einzusetzen. Durch die Hilfskonstruktionen, die die galaLT-Pflasterverbände und Einzelsteine mitbringen, lassen sich die Objekte sehr passgenau aneinanderfügen - praktisch wie vor Ort.

Die Einrichtungsgegenstände stellt ebenfalls schon das Grundmodul zur Verfügung, so dass sehr schnell "Substanz und Farbe" in die Zeichnung gebracht werden kann.

Die Pflanzplanung lässt sich am effektivsten mit dem Modul Pflanzplan realisieren.

Pflanzplan Beispiel 3 (Kindergarten)

Detailplan einer Kräuterschnecke mit Pflanzlegende

Mit dem Modul Pflanzplan lassen sich komplette Gartenpläne als auch Detailpläne erstellen. Die Möglichkeiten von Einzelpflanzungen, Mehrfachpflanzungen, Hecken und Flächenbepflanzungen sind sehr vielfältig und lassen sich dem Geschmack des Planers gut anpassen.

Mit der automatischen Erstellungen der Pflanzenlegenden werden die mühseligen Auszählungen der einzelnen Arten und Sorten Geschichte. Alle in der Zeichnung oder in Zeichnungsbereichen verwendeten Pflanzen werden tabellarisch mit Namen, Matchcode und beliebigen Zusatzangaben aufgelistet. Die ausgezählten Pflanzen können auf direktem Wege auch an die GreenBASE-Pflanzenverwendung zurückgegeben werden.

Rasterbild

Eingescannte Pläne und Karten - Rasterdaten

Das galaLT Baumodul ermöglicht neben den üblichen Methoden der Aufnahme von Grunddaten (Digitalisieren, Aufmaßskizzen, Aufmaßprotokolle, Vermessungsdaten, Einlesen von Fremddateien in Vektorformaten) auch das Einlesen von Rasterdaten. Gerade bei Flurkarten oder Gartenplänen reicht in vielen Fällen die Genauigkeit dieser Grundkarten völlig aus um sie als Orientierung in den Zeichnungshintergrund zu legen. Nach dem Einmessen des gescannten Planes werden dann in gewohnter Arbeitsweise die Planungsideen eingezeichnet. Die im Hintergrund liegende Karte lässt sich jederzeit "wegschalten".

Pflanzplan Beispiel 1 gross

Detailpflanzung

Durch die unterschiedlichen Beschriftungs- und Darstellungsmethoden lassen sich neben größeren Gehölzen auch kleinere Staudengruppen mit Einzelsymbolen darstellen und beschriften. Eine andere Methode stellt die Flächenbepflanzung dar, die sogar prozentuale Mischpflanzungen innerhalb einer Pflanzfläche zulässt. Bei Flächenbepflanzungen werden automatisch die benötigten Stückzahlen ermittelt und ausgewiesen. Diese lassen sich bei großen Flächen je nach Bedarf zusätzlich auf eine überschaubare Flächengröße wie 5 oder 10 m² herunterrechnen. Diese Angabe wird dann beim Auslegen der Pflanzen auf der Pflanzfläche sehr hilfreich sein.

Beispiel einer Rabattenbepflanzung

Detailplan einer Rabatte mit Bildlegende

Durch die Vielzahl der mitgelieferten Pflanzensymbole ergeben sich großartige Gestaltungsspielräume. Neue Pflanzensymbole lassen sich sehr leicht in die Sammlung integrieren. Es ist kein Problem, wenn zwischen Gehölzen detaillierte Staudenpflanzungen auf die Zeichnung gebracht werden. Durch die unterschiedlichen Beschriftungsmethoden lassen sich auch kleinräumige Einheiten separat und "herausgezogen" beschriften.

Die Bilder lassen sich sehr einfach von den GreenBASE-Pflanzen-CDs einfügen.

Rasterbild

Zusätzliche Beschriftungsmethoden

In vielen Fällen werden zusätzliche Beschriftungen von Flächen oder Objekten notwendig um die Lesbarkeit und Zugehörigkeiten der Darstellungen zu gewährleisten. Das galaLT Baumodul stellt hier unterschiedliche Textlabel bereit, die als transparente oder gefüllte Beschriftungslabel frei verwendet werden können. Dabei können feste Beschriftungen oder auch fortlaufend zählende Beschriftungsmethoden genutzt werden.

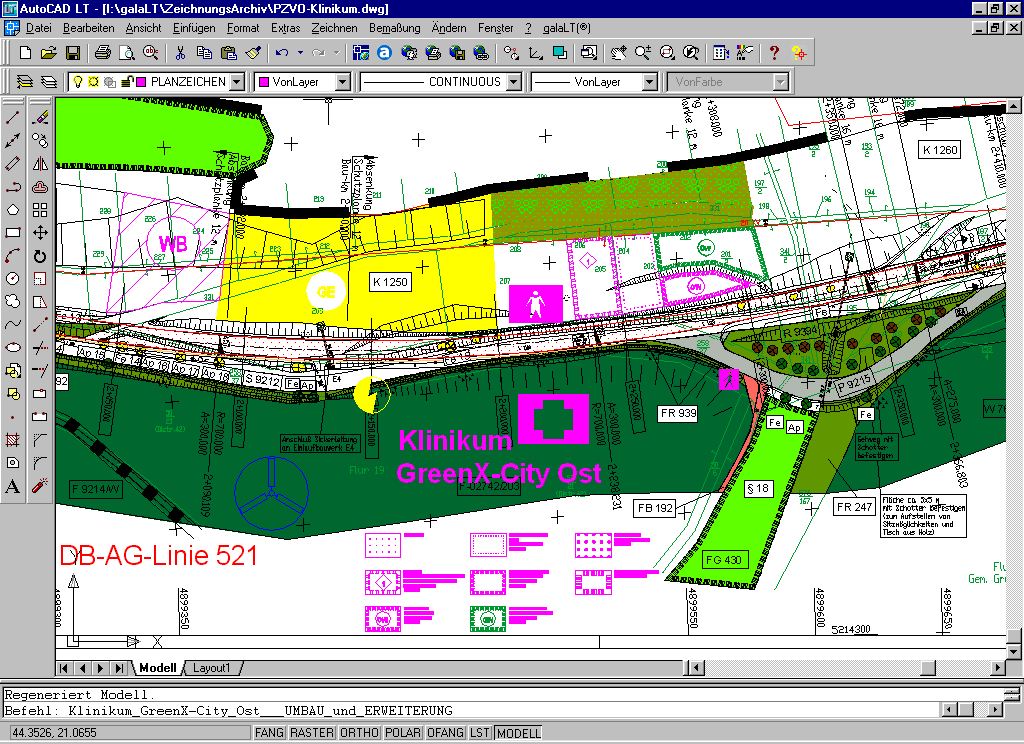

verkleinerte Darstellung eines Klinikums

Großräumige Pläne - Grünordnungspläne, Landschaftspläne, Begleitpläne

Mit den einzelnen galaLT-Modulen, besonders mit der Planzeichenverordnung, lassen sich auch großräumige Planungen und Flächenkennzeichnungen realisieren. Die Planzeichenverordnung enthält alle vorgegebenen Einzel-, Umgrenzungs- und Flächen-Planzeichen sowie deren Textzuordnungen. Durch die automatische Legendenerstellung wird auch hier ein sehr aufwändiger manueller Arbeitsgang eingespart.

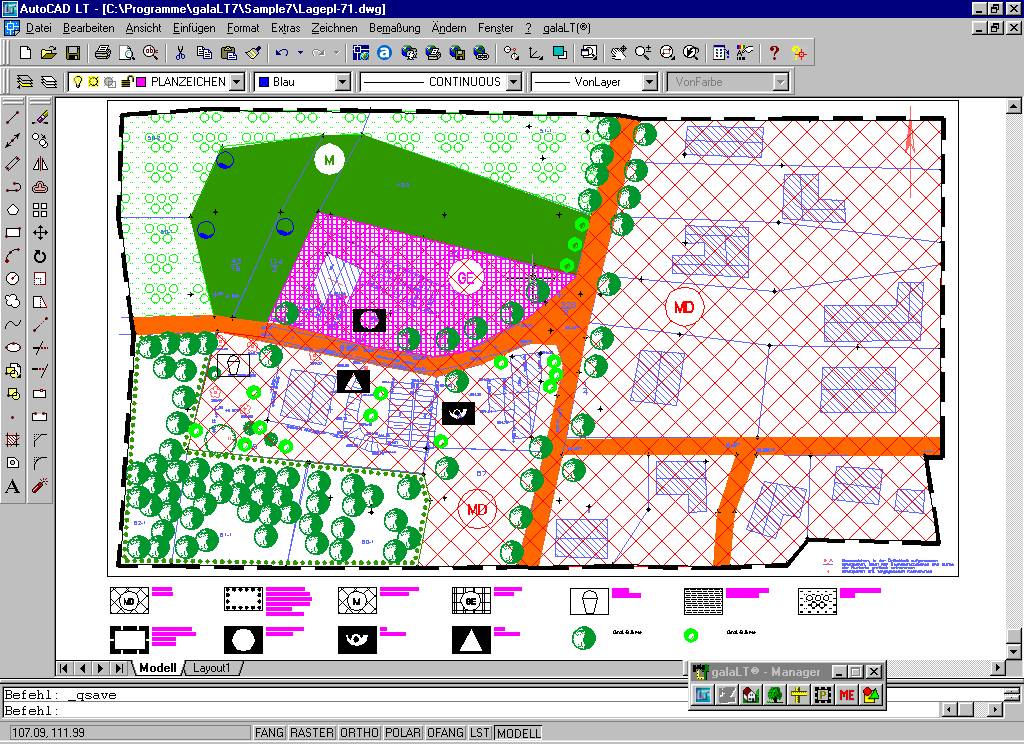

verkleinerte Darstellung eines Lageplans

Flächennutzungspläne

Mit der Nutzung der mitgelieferten Planzeichen lassen sich alle notwendigen Flächendeklarationen innerhalb von Grenz- und räumlichen Nutzungsbereichen auf übersichtliche und auswertbare Weise durchführen.
